Hovedentreprenør: Veidekke AS
Prosjekt: Broer og kulverter E6
År: 2017 – 2020
Sted: E6 Arnkvern-Moelv (Innlandet)
Prosjektlengde: 24 km
Forskalingssystemer: Megashore og Noetop veggsystem
Tilleggsutstyr:
- Megashore trappetårn
- Gangbruer fra Robusta Gaukel
- Megashore transportvogn
- Megashore alu plattformer

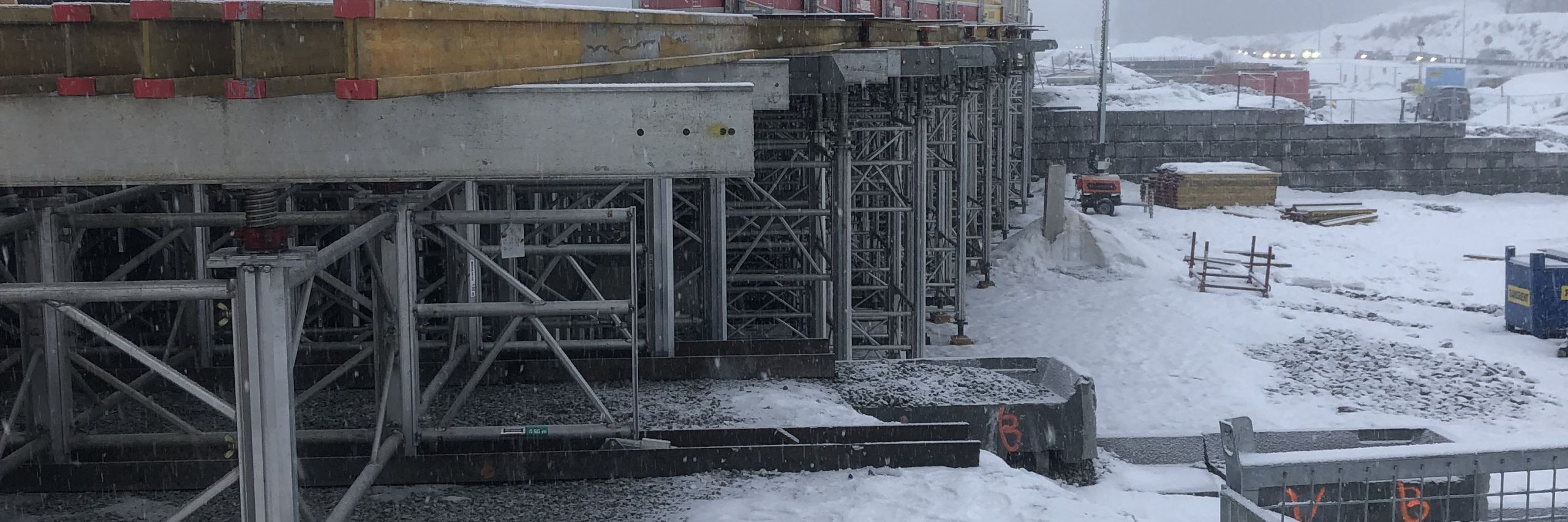

Forskalingssystem bruer: Megashore reis
Megashore er et fleksibelt modulbasert system som kan brukes i uendelige kombinasjoner i lengden og høyden. Komponentene er av høyfast aluminium og lette å håndtere og transportere.
Systemet består av 4 hovedkomponenter:
- Støtter
- Skjøtestykker
- Spindler
- Avstandsrammer
Støttene er lette og kan skjøtes. De er lette å justere i lengden og de kan monteres sammen i reisverk med hjelp av avstandsrammer i 8 forskjellige størrelser. Avhengig av bruksområde kan Megashore kombineres med Ischebeck alu-bjelker.
- Generell typegodkjenning foreligger for reisverk opp til 24,60 m høyde
- Nasjonalt teknisk godkjent og verifisert (DIBt)
- Typiske kalkulasjoner etter DIN EN 12812
- Støttelast på opptil 128 kN
Veggforskaling: NoeTop
NOEtop har stort utvalg av panelstørrelser og er ideelt i bruk til infrastruktur, næring og boligbygg. Det er lite tilbehør som skal monteres på systemet, hvilket resulterer i betydelige besparelser i tid og leiekostnader.
- Systemet har lang levetid da rammen og profilene er varmgalvanisert innvendig og utvendig.
- Alle paneler har massive spettehjørner og jevn profiltykkelse.
- Største panelet på markedet, med et areal på 14,05 m2 (5,30×2,65m).
- Med et tillatt betongtrykk på 88 kN/m2 er NOEtop et av de kraftigste systemene på markedet.
Megashore tilleggsutstyr
Trappetårn
- Bygd i høyder fra 3m til 8m. Står uavhengig av reisen.
- Kan også bygges som en del av reisen.
- Bredde 1,2m

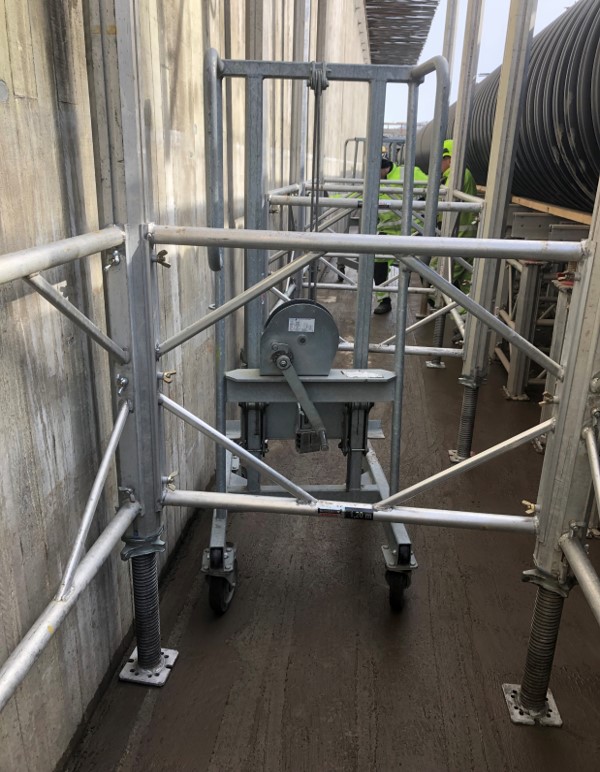

Transportvogn
For transport av ferdige Megashore tårn hvor det ikke er plass til å heise tårnene direkte på plass. Brukes også til å trille høye tårn ut fra kulvert for demontering i friluft.

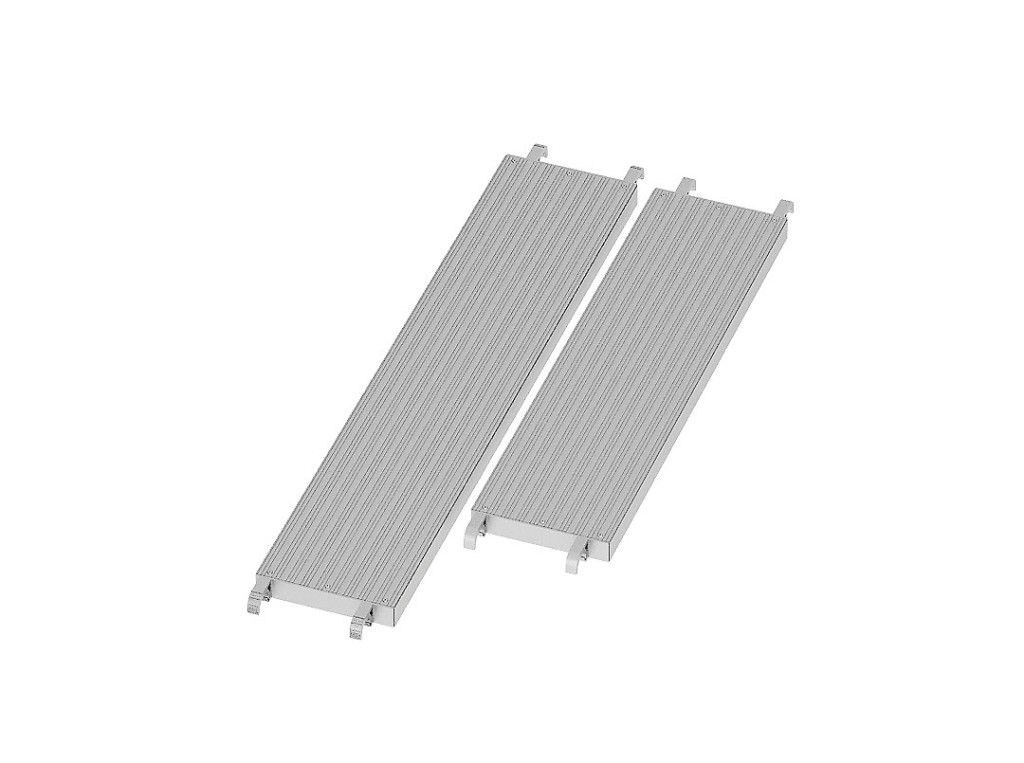

Alu-plattformer
Legges i reisen som arbeidsplattform. Finnes i størrelse fra 1,20m til 2,40m.

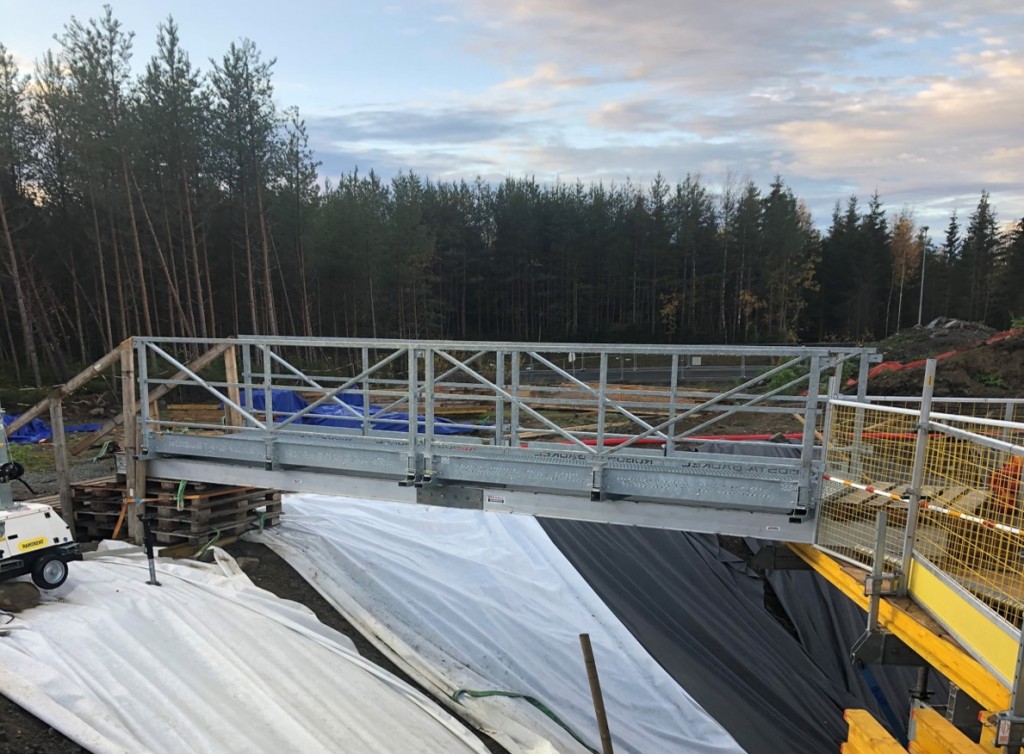

Gangbru fra Robusta Gaukel
Bygges sammen av 3m seksjoner med 4 bolter. Rekkverket er integrert. Kan bygges sammen opp til 9m lengde uten understøttelse.
